专为功率和速度设计

EA-PSB 20000 Triple:
利用三通道实现高性能测试,应用范围广泛

获取报价

EA-PSB 20000 Triple

三通道输出可满足不断增长的需求

随着全球电气化进程迅速推进,工业和公共部门正在从使用化石燃料过渡到使用电能,而电能最好来自可再生能源。诸多需求汇聚于此:更高功率、更大测试产量以及更好的灵活性。

作为新一代三通道双向电源,EA-PSB 20000 Triple 可以进行同步测试以满足这些需求。推出 3U 和 4U 两种型号,电压范围最高可达 3 x 920 V,电流最高可达 3 x 340 A。该产品既可独立运行,也可用作完整测试系统的一部分(包括其所在的机架)。

EA-PSB 20000 Triple 的开发不仅顺应市场趋势,更是为了适应电气化与测试领域快速发展的必要演进。

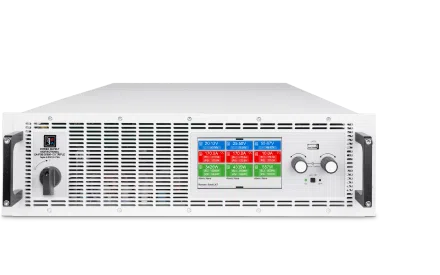

EA-PSB 20000 Triple

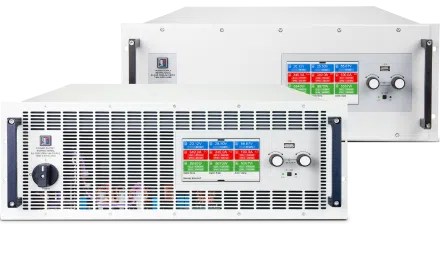

EA-PSB 20000 Triple 系列

三通道双向可编程直流电源

3U

3 x 5 kW
60 – 920 V/20 – 170 A
宽范围输入

3U – 208 V

3 x 5 kW
60 – 920 V/20 – 170 A
美国 208 V 型号

4U(可选配水冷模块)

3 x 10 kW
60 – 920 V/40 – 340 A
宽范围输入

诸多优势

集于单一解决方案

  • 1

    更强的测试能力

    三通道 PSB 可同时对多台设备进行多功能电源测试,为电气化作业提供支持。

  • 2

    更高的成本效益

    每台设备配备三条独立通道,该解决方案极具成本效益,可降低每条通道的运营成本。

  • 3

    更大的测试密度

    设计紧凑,功率密度高,可最大限度地利用实验室空间和资源。

  • 4

    更广泛的测试覆盖率

    多功能支持多种测试方案,提高了实验室的灵活性和生产率。

  • 5

    未来可行性

    可满足日益增长的电气化需求,确保提供长期解决方案。

  • 6

    解决方案就绪

    非常适合光伏和电动汽车测试,支持向更清洁、可持续的能源解决方案转变。

面向未来的灵活解决
方案

适用于不同领域的高要求行业

EA-PSB 20000 Triple 经过精心设计,旨在实现其他设备以前无法实现的功能。因此,它是以高效、节约成本且可靠的方式高速运行各种测试的唯一解决方案,而且只需一台设备即可。

通过两个示例展现
EA-PSB 20000 Triple 的巨大潜力。

光伏逆变器

因为必须测试两块太阳能板的输入以及第三电池板的电池输出,光伏逆变器的传统解决方案已达到极限。EA-PSB 20000 Triple 配备三条通道,可以满足这一要求。内置软件还能识别 MPP(最大功率点)追踪,以确定光伏逆变器的效率。

汽车测试

车辆电气化引入了新的电气元件,使设计和测试变得至关重要。随着电压越来越高,能源系统越来越先进,当今的测试要求涵盖了
所有电气子系统。EA Elektro-Automatik 的三通道双向直流电源为测试现代电动汽车组件提供了灵活、高效的解决方案。

主要特点

  • 通过三条独立通道,客户可在同一测试装置内对不同组件或子系统(如电机、逆变器和车载充电器)进行并联测试。这就减少了逐个验证每个组件所需的时间。
  • 使用三通道设备代替单通道设备后,机架空间占用率可减少 50% 以上。
  • 三通道电源可提高测试效率,缩短验证和集成所需的时间,从而帮助客户加快开发进程。这对于汽车和可再生能源等快速发展的行业尤为重要,因为在这些行业中,率先进入市场可以占据显著的竞争优势。
  • 由于在双向模式下能量回馈率高(高达 96% 以上),因此可显著降低运营成本。同时节省了运营和暖通空调 (HVAC) 的能源成本。
  • 全球输入电压:208 V – 480 V, +/- 10%, 3ph AC
  • 有源功率因数校正,一般为 0.99
  • 高达 96% 以上的超高能量回馈效率,可将能量返还给电网
  • 电压范围从 0 – 60 V 至 0 – 920 V
  • 高性能,每条通道高达 10 kW
  • 每条通道的电流范围从 0 – 40 A 至 0 – 340 A
  • 3 个完全隔离的独立双向直流输出/输入级,具有宽范围输出特性
  • 用于并联操作的电隔离特性的共享总线
  • 3 个内置高速控制接口,通信速度为 1 ms

技术数据

EA-PSB 20000 Triple 4U

连续 电压 每条通道的电流 每条通道的功率 总计
PSB 20060-340 Triple 0 – 60 V 0 – 340 A 0 – 10000 W 0 – 30000 W
PSB 20080-340 Triple 0 – 80 V 0 – 340 A 0 – 10000 W 0 – 30000 W
PSB 20200-140 Triple 0 – 200 V 0 – 140 A 0 – 10000 W 0 – 30000 W
PSB 20360-80 Triple 0 – 360 V 0 – 80 A 0 – 10000 W 0 – 30000 W
PSB 20500-60 Triple 0 – 500 V 0 – 60 A 0 – 10000 W 0 – 30000 W
PSB 20920-40 Triple 0 – 920 V 0 – 40 A 0 – 10000 W 0 – 30000 W

EA-PSB 20000 Triple 3U

连续 电压 每条通道的电流 每条通道的功率 总计
PSB 20060-170 Triple 0 – 60 V 0 – 170 A 0 – 5000 W 0 – 15000 W
PSB 20080-170 Triple 0 – 80 V 0 – 170 A 0 – 5000 W 0 – 15000 W
PSB 20200-70 Triple 0 – 200 V 0 – 70 A 0 – 5000 W 0 – 15000 W
PSB 20360-40 Triple 0 – 360 V 0 – 40 A 0 – 5000 W 0 – 15000 W
PSB 20500-30 Triple 0 – 500 V 0 – 30 A 0 – 5000 W 0 – 15000 W
PSB 20920-20 Triple 0 – 920 V 0 – 20 A 0 – 5000 W 0 – 15000 W

* 可选配 208 V 型号
